Какие задачи решает контроль вертикальности сооружений и конструкций?
Контроль вертикальности сооружений представляет собой комплекс инструментальных и визуальных мероприятий, направленных на определение фактического положения здания, сооружения или отдельных конструктивных элементов относительно проектных вертикальных осей. Такая проверка необходима при строительстве, реконструкции, капитальном ремонте, эксплуатации промышленных объектов и расследовании причин появления трещин, перекосов и неравномерных осадок. Специалисты оценивают вертикальность колонн, стен, пилонов, башен, опор, резервуаров, дымовых труб, мачт и других элементов, от которых зависит геометрия конструкций и общая пространственная устойчивость объекта.
В состав работ могут входить определение отклонений по высоте, проверка положения осей, сравнение фактических координат с проектной документацией, оценка крена и анализ изменения параметров во времени. Для получения достоверных данных формируется геодезическая сеть, выбираются устойчивые пункты наблюдений и назначаются контрольные марки. На объекте выполняются натурные измерения, инструментальный и визуальный контроль, а при необходимости проводится фотофиксация результатов.
Контроль позволяет своевременно выявить превышение допустимых отклонений, установить характер деформаций и определить, требуется ли усиленное наблюдение или дополнительные обследования. По итогам оформляются результаты измерений, протокол результатов и техническое заключение с выводами о соответствии требованиям нормативной документации. При строительстве данные используются для проверки качества монтажа и подготовки исполнительной документации, а при эксплуатации помогают отслеживать динамику деформаций и принимать обоснованные технические решения. В Отрадном специалисты компании ЭкспертизаРоссия выполняют такие работы с учетом назначения объекта, его конструктивной схемы и требований технического задания.
Какими методами и оборудованием выполняются измерения вертикальности?

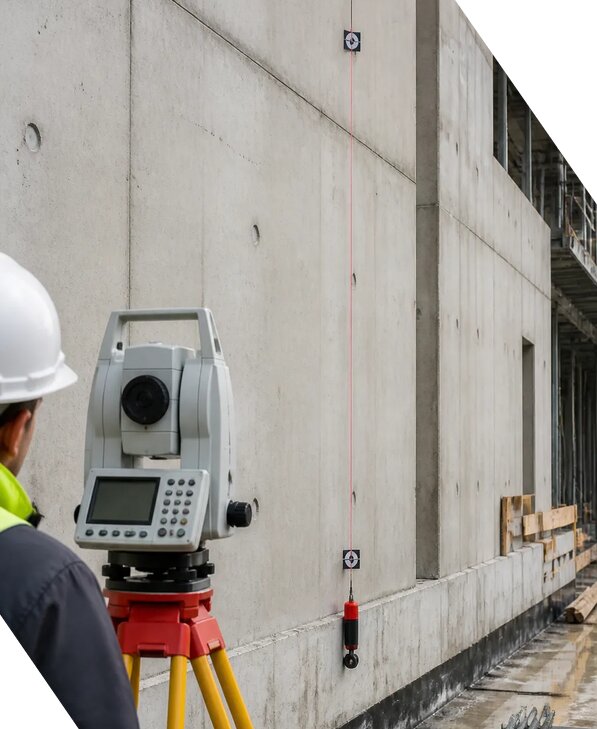

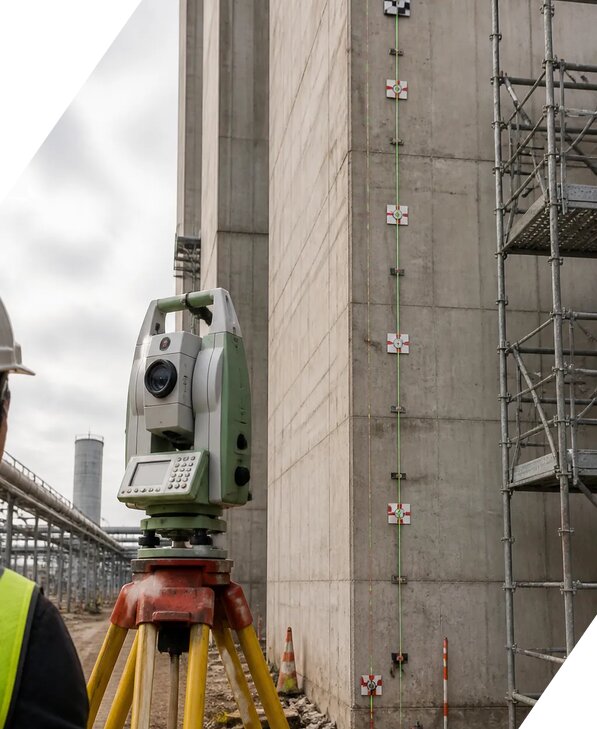

Методика проведения контроля выбирается после изучения проектной документации, исполнительных схем, условий наблюдений и особенностей объекта. Наиболее распространенным способом является геодезический контроль с применением электронного тахеометра. Прибор позволяет определить координаты контрольных точек, сравнить их с проектным положением и рассчитать фактическое отклонение от вертикали. Измерения выполняются относительно пунктов геодезической сети, которые заранее проверяются на устойчивость и пригодность для повторных наблюдений.
В зависимости от высоты, конфигурации и доступности конструкций могут применяться лазерные приборы, высокоточные нивелиры, отвесы, GNSS оборудование и специализированные системы мониторинга. Для высотных сооружений важное значение имеют погодные условия, температурные деформации, вибрация, ветровая нагрузка и видимость контрольных точек. Поэтому измерительное оборудование предварительно проверяется, а последовательность наблюдений организуется так, чтобы снизить влияние внешних факторов и исключить систематическую погрешность измерений.
При необходимости выполняются повторные серии измерений, независимые визирования и контроль замыканий. Если объект находится в эксплуатации, назначается цикл наблюдений, по которому можно оценить динамику деформаций. На промышленных площадках дополнительно учитываются работающие механизмы, движение транспорта, состояние подкрановых путей и возможные вибрационные воздействия. Испытательное оборудование применяется только в тех случаях, когда проверка вертикальности включена в расширенную программу обследований или связана с испытаниями конструкций.
По завершении полевых работ выполняется обработка данных, формируются ведомости отклонений, схемы и графические материалы. Отдельно указываются условия проведения, примененные приборы, результаты измерений и расчетная погрешность измерений. В Самарской области такие исследования могут выполняться как самостоятельная услуга либо в составе комплексного обследования здания. Стоимость инструментального контроля начинается от 5435 руб/м² и уточняется после анализа технического задания.
Как организуется контроль вертикальности колонн, стен и других элементов на строительной площадке?
На строительной площадке контроль начинается с изучения проектной и исполнительной документации. Специалистам необходимо определить проектные оси, отметки, допустимые отклонения, последовательность монтажа и доступные точки для установки приборов. После этого создается или проверяется геодезическая сеть, закрепляются исходные и контрольные пункты, подготавливается схема наблюдений. Если требуется проверить колонны, стены или опоры на разных монтажных отметках, точки наносятся с учетом технологических швов, узлов сопряжения и фактической доступности конструкций.
Для каждой серии наблюдений фиксируются дата, время, погодные условия, этап строительства и состояние объекта. Электронный тахеометр устанавливается на стабильной точке, после чего выполняются измерения координат характерных участков конструкции. При необходимости проверяется несколько сечений по высоте, что позволяет определить не только общий наклон, но и локальный изгиб или перелом оси. Такой подход особенно важен для металлических и железобетонных каркасов, башенных сооружений, опор технологических эстакад и зданий с большими пролетами.
Контроль качества включает проверку повторяемости результатов, сопоставление фактических данных с проектными значениями и анализ выявленных отклонений. При монтаже крановых эстакад дополнительно оцениваются подкрановые пути, взаимное положение опор и соблюдение проектной геометрии. На отдельных этапах может выполняться контрольно исполнительная съемка, которая подтверждает фактическое положение конструкций перед продолжением работ или закрытием узлов.
Итоговые материалы включают исполнительную съемку, схемы положения осей, ведомость отклонений, протокол результатов и при необходимости фотофиксацию результатов. Если выявлено превышение допуска, в документах указываются зона, величина и направление отклонения, а также рекомендации по дополнительной проверке. Запрос на расчет программы и состава работ можно направить Денису Валентиновичу. Специалисты учитывают технологию строительства, требования нормативной документации и содержание технического задания.
Как проводится наблюдение за креном и изменением вертикальности в процессе эксплуатации?
В эксплуатируемых зданиях и сооружениях контроль вертикальности часто выполняется не однократно, а в виде системы регулярных геодезических наблюдений. Основная задача такой системы заключается в определении не только текущего крена, но и его изменения во времени. Для этого на конструкциях закрепляются деформационные марки, а рядом с объектом создаются исходные пункты, положение которых контролируется на протяжении всего периода наблюдений. Измерения выполняются по единой схеме, одинаковыми или сопоставимыми приборами и с соблюдением одинаковых требований к точности.
Обычно программа включает первичное обследование, установочный цикл наблюдений и последующие повторные циклы. Между циклами может проходить несколько недель, месяцев или иной период, установленный техническим заданием и состоянием объекта. По результатам сравниваются координаты и отметки контрольных точек, рассчитываются абсолютные и относительные перемещения, определяется направление наклона и оценивается динамика деформаций. При необходимости анализируются сезонные изменения, влияние осадок основания, вибрация оборудования, температурные воздействия и изменение эксплуатационных нагрузок.
Работы могут включать визуальный контроль трещин, раскрытия швов, состояния фундаментов, соединений и ограждающих конструкций. Фотофиксация результатов помогает сопоставить инструментальные данные с фактическими проявлениями повреждений. Если наблюдается ускорение деформаций, назначается сокращенный интервал между циклами, устанавливаются дополнительные марки или выполняется расширенное техническое обследование. При этом важно отличать устойчивый конструктивный наклон от временных смещений, вызванных температурой, ветром или технологическими процессами.
Итогом становится техническое заключение, где приводятся методика проведения, схема пунктов, результаты измерений, графики изменения параметров, оценка погрешности измерений и выводы о соответствии требованиям безопасности. При необходимости разрабатываются рекомендации по дальнейшему мониторингу, усилению конструкций или ограничению нагрузок. Компания работает Пн-Пт 09-18 Сб-Вс вых.. В сентябре специалисты могут подготовить программу повторных наблюдений для объекта с учетом его технического состояния и режима эксплуатации.
Какие документы и результаты получает заказчик после контроля вертикальности?
По завершении контроля вертикальности заказчик получает комплект технических материалов, состав которого определяется целью обследования, стадией строительства и требованиями технического задания. Базовым документом является отчет или техническое заключение, в котором описываются объект, примененная методика проведения, исходные данные, схема геодезической сети, используемое измерительное оборудование и условия выполнения работ. В документе указывается, какие конструкции обследовались, где располагались контрольные точки, какие проектные значения принимались для сравнения и каким образом определялись фактические отклонения.
В состав результатов обычно входят ведомости координат и отметок, таблицы отклонений от вертикали, графические схемы, исполнительные чертежи, результаты инструментальных измерений и материалы фотофиксации. При строительстве отчет может дополняться исполнительной съемкой и контрольно исполнительной съемкой, подтверждающей фактическое положение колонн, стен, опор, узлов и других элементов. Для объектов с крановыми системами отдельно отражаются сведения о геометрии конструкций, взаимном положении опор и состоянии подкрановых путей, если эти параметры входили в программу контроля.
Если выполнялось несколько циклов наблюдений, в отчет включаются сравнительные таблицы и графики. Они позволяют увидеть направление и скорость изменения крена, оценить динамику деформаций и определить, являются ли обнаруженные перемещения стабильными или развивающимися. В выводах указывается соответствие требованиям проектной и нормативной документации, приводятся выявленные несоответствия, их величины и возможные последствия. При недостаточности исходных данных отдельно фиксируются ограничения исследования.
Документы могут использоваться для строительного контроля, приемки работ, подготовки исполнительной документации, подтверждения качества монтажа, планирования ремонта и последующего лабораторного контроля. При необходимости материалы передаются в аккредитованная лаборатория или иным специалистам для включения в комплексное обследование. Контроль вертикальности может быть выполнен как отдельная услуга или в составе работ под ключ, при этом действует скидка от 16 процентов. Компания работает с 2014 года, а с 2014 года по 2026 выполнено более 2603 заказов. Для предварительного обсуждения состава документов используется телефон +7 931 105-63-33.
